（1）数据流程

自动水位站相比自动雨量站，只是同时采集了水位和雨量数据，数据流程还是跟雨量站数据流程一样。



自动水位站数据流程图

（2）系统组成

自动水位监测系统由监测站和中心站组成。

1） 自动监测站

自动水位站观测水位和雨量两个项目，主要包括水位计、雨量计、遥测终端、通信模块、充电控制器、信号避雷器、设备箱、电源系统、接地避雷系统。

2） 中心站

中心站设在县级平台，主要由前置机和信息接收软件组成，通过在前置机上部署信息接收软件，完成水雨情自动监测站数据接收和整编处理后存入平台数据库，供县级灾害监测预警平台使用。

3） 系统工作方式

1）自动监测站定时或实时自动采集、存贮水雨情数据，数据采集时间最大计时误差不超过1s/d，符合《水文自动测报系统设备通用技术条件》（GB/T27994-2011）的要求；

2）自动雨量站：有雨时5分钟1报，无雨时1小时1报；

3）自动水位站：提供定时上报和增量上报的功能。根据河流特性和水位涨落变幅，设置上报水位变幅；

4）自动监测站采用自报式、查询—应答式相结合的遥测方式和定时自报、事件加报和召测兼容的工作体制；

5）自动监测站采取一站双发模式实现水雨情信息分别发送到县级监测预警平台和市水情分中心；

6）自动监测站点须至少每天8:00发送一次平安报，上报包括电池电压、信号强度等内容；

7）自动监测站在GPRS方式下与中心站握手3次不成功停止握手，对于没有上报成功的时段数据，下次握手成功时一起发送；

8）自动监测站点数据通信要通过《水文监测数据通信规约》检测，全部符合要求，提供检测报告。

4） 配置清单

自动水位站配置清单

序号	设备名称	单位	数量	备注
一）	双杆式雷达水位站	个	1
1	遥测终端	套	1
2	雨量筒	个	1
3	雷达传感器	套	1
4	40W太阳能板	套	1
5	100AH电池	套	1
6	充电控制器	套	1
7	信号避雷器	个	2
8	通信模块	个	1
9	通信费	1年	0
10	室外设备箱（100AH电池）	个	1
11	双立杆（含太阳能支架、设备箱焊接等）	套	1
12	横杆（含抱箍加工、拉杆）	套	1
13	立杆混凝土基座	套	1
14	防雷接闪器	套	1
15	防雷引下线及防雷地网	套	1
16	水尺桩（含水尺）及观测道路	套	1
16-1	水尺（4组）	套	1
16-2	水尺桩（4个）	套	1
16-3	观测道路	项	1
17	水准接测	项	1
17-1	水准点测量	次	1
17-2	水准点埋设	个	2
二）	气泡式自动水位站	个	1
2-1	遥测终端	套	1
2-2	雨量筒	个	1
2-3	气泡式水位计	套	1
2-4	40W太阳能板	套	1
2-5	100AH电池	套	1
2-6	充电控制器	套	1
2-7	信号避雷器	套	1
2-8	通信模块	个	1
2-9	通信费	1年	1
2-10	室外设备箱（100AH电池）	个	1
2-11	双立杆（含太阳能支架、设备箱焊接等）	套	1
2-12	气管铺设	套	1
2-13	立杆混凝土基座	套	1
2-14	防雷接闪器	套	1
2-15	防雷引下线及防雷地网	套	1
2-16	水尺桩（含水尺）及观测道路	套	1
2-16-1	水尺（4组）	套	1
2-16-2	水尺桩（4个）	套	1
2-16-3	观测道路	项	1
2-17	水准接测	项	1
2-17-1	水准点测量	次	1
2-17-2	水准点埋设	个	2
三）	浮子式自动水位站	个	1
3-1	遥测终端	套	1
3-2	雨量筒	个	1
3-3	浮子式水位计（含不锈钢保护盖）	套	1
3-4	40W太阳能板	套	1
3-5	100AH电池	套	1
序号	设备名称	单位	1	备注
3-6	充电控制器	套	1
3-7	信号避雷器	套	2
3-8	通信模块	个	1
3-9	通信费	5年	1
3-10	室外设备箱（100AH电池）	个	1
3-11	浮子竖井（含太阳能支架、设备箱焊接等）	套	1
3-12	竖井混凝土基座	套	1
3-13	沉砂池	套	1
3-14	防雷接闪器	套	1
3-15	防雷引下线及防雷地网	套	1
3-16	水尺桩（含水尺）及观测道路	套	1
3-16-1	水尺（4组）	套	1
3-16-2	水尺桩（4个）	套	1
3-16-3	观测道路	项	1
3-17	水准接测	项	1
3-17-1	水准点测量	次	1
3-17-2	水准点埋设	个	2

5） 选址要求

1）水位站的站址选择应满足建站目的和观测精度的要求，宜选择在观测方便和靠近城镇或居民点的地点，兼顾交通、通信条件，并应符合下列规定：

①河道水位站宜选择在河道顺直、河床稳定和水流集中的河段。

②湖泊出口水位站应设在出流断面以上水流平稳处，堰闸水位站和湖泊、水库内的水位站宜选在岸坡稳定，水位有代表性的地点。

③河口潮水位站宜选在河床平坦、不易冲淤，河岸稳定、不易受风浪直接冲击的地点。

2）水位站的站址必须避开滑坡、泥石流的影响。

3）水位站的选址方案,应根据查勘取得的的河道地形地质、河床演变规律、水文特征、水力条件和水位站工作条件等资料，经技术经济综合论证后确定。

4）自动水位站的水位计可在雷达式、浮子式、气泡式等三种类型的水位计中，根据实际情况选用。对已建有水位井或可利用垂直建筑物建设简易测井，使用浮子式水位计；对未建井或不能建井的测站，视河流及水情特点配备气泡式、雷达式水位计。

6） 安装要求

6.1、设备进场检查

设备进场安装前，应按下列要求进行检查：

①设备按设计及采购清单进行数量和品质的初验。

②关键设备应检查是否具备必要的质量标志，遥测终端机、雨量计、通信模块等水文仪器应符合相关规范和技术文件规定。

④成品零部件的加工表面不应有影响外观质量的损伤、沟痕和锈蚀等缺陷；比如雨量筒内壁光滑，不应有砂眼、毛刺、碰伤、镀层脱皮、渗漏等缺陷；水位计外表应清洁、无污物，表面的涂镀层应牢固、均匀，不应有脱落、划痕、锈蚀等缺陷。

⑤水位计零件应优先选用防腐蚀、耐磨损、耐老化材料制作，易腐蚀材料则应作表面涂镀处理。水下长期工作的仪器，除涂覆防锈、防蚀涂料外，根据需要还可以涂覆防污涂料。接触水体的信号传导零部件应用防腐蚀、防氧化、信号传导特性好的材料制作。

⑥检查蓄电池的密封性，应按规定程序完成充电和放电过程，并按规定充足电。

⑦检查天线、避雷器、电缆等设备外观，保证其外观良好，紧固件齐全，电缆与接头间的焊接和接地良好等。

⑧水位站采用公共通信资源组网，应提前开通相关的通信业务。

⑨安装调试应由经过培训的技术人员完成；安装调试需具备必要的安装、测试工具和交通条件。

6.2、雷达水位计安装

雷达水位计安装在岸边支架上，安装应牢固，不应受水流冲击或风力冲击的影响。

（1）水位站基础设施建设

水位站基础设施包括水准点、观测道路、水尺等。其设施要根据相关建设标准、规范，确定结构型式、结构尺寸、选材及施工方法。

（2）安装标准

设备箱、雨量计、太阳能电池板等安装在支架工作台上；太阳能面板朝南（略偏西），仰角30～37度，四周无遮挡。

雷达式水位计塔（台）由钢管支架、桩基础两部分组成。桩基础根据建设地点地质资料及设施冲刷情况，采用灌注桩基础或者其它基础。灌注桩深度、出河床高度、桩径、混凝土标号、钢筋笼主筋、环筋、加强筋根据各站具体情况依据设计确定。桩基础水平及竖向承载力要经过验算。

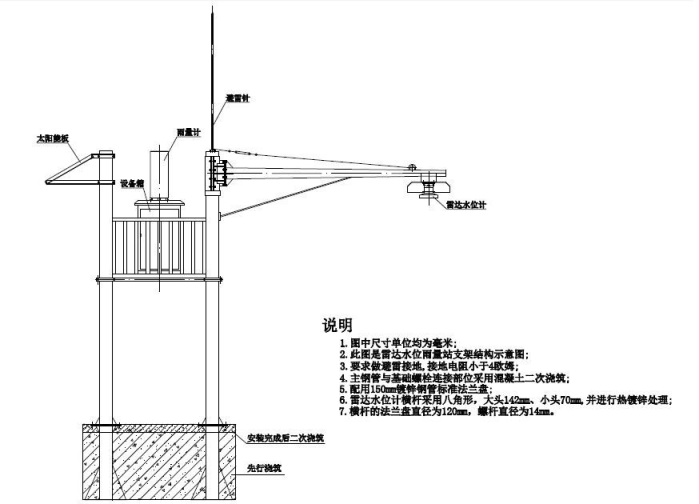

雷达式水位计安装结构示意图

（3）安装要求

1水位计安装

1）地面混凝土基座尺寸不小于1800×1000×1000mm，基座埋深0.9m，混凝土强度等级不应低于C25，抗风7级；立杆采用热镀锌钢管2根，离地高度4.0m，直径不小于150mm，壁厚不小于5mm。

2）雷达水位计安装在横杆上，横杆采用八角形，大头142mm、小头70mm,并进行热镀锌处理，杆长不超过4.0m，壁厚5mm；横杆与立杆用抱箍连接，并由直径50mm支撑杆和钢丝绳固定。

3）雷达水位计安装应牢固，不应受水流冲击或风力冲击的影响，并要求传感器发射方向宜垂直于水面。

4）雷达水位计悬臂应避免过长，同时悬臂应为可旋转结构，方便维护。

5）水位计安装后宜能测到本站最高和最低水位。

2工作平台

1）雷达式水位站的工作平台采用50×5mm的扁钢和∠50×50×5的角钢焊接而成，尺寸：1100×1100×640mm。

2）平台安装应水平、牢固，至少可承受1名施工人员安装和检修设备。

3.3太阳能板安装

1）太阳能面板朝南（略偏西），仰角30～37度，四周无遮挡。

2）太阳能板安装在立杆支架上，安装牢固。

3布线

1）外部布线线缆必须使用PVC套管，布线横平竖直并用线卡固定，转弯的地方使用弯头连接。

2）设备机箱内设备安装布局要整齐美观、便于维护，布线采用压线工艺，横平竖直并用线卡固定。

3）安装时一定要仔细对照图纸进行接线，并且仔细核对接线处是否牢固可靠，确定所有线准确无误后方可插入对应端子。

6.3、气泡水位计安装

气泡式水位计是一种性能先进、适用性好、可靠性高的水位传感器，配有高精度的压力传感器，适用于水位计温度数据的采集与传输。该水位计无需建设水位井。

气管要用φ50mm镀锌钢管做成的保护管保护，尽可能埋在地下，气线必须沿向下的坡度，保护管所有拐弯的部分弯曲度不能过于尖锐，应让气管有一个光滑的通道，用高密度混凝土块稳定地插入河岸的关键部位以固定气管，防止洪水威胁或塌陷，或将气管固定在已有的稳定建筑物上。气管出口一般必须安装于最低水位以下0.5m处。气管在岸上的安装可以分为斜坡式和垂直式安装。气泡式应安装在室内（站房）或有保护外设的箱柜内等安全位置。太阳能电板，要配有专用安装架安装在测站的平顶上，并调整好角度，使之有最佳采光面，并在预先埋好的地脚螺钉上安装好，并引好电源线。

遥测终端分为室内和室外两种，有观测房的采用室内型壁挂式，无观测房的采用室外型，室外柜应固定在混凝土浇筑的基座上，采取防盗、防破坏措施。施工时要考虑布局合理、便于操作和维护、节约仪器电缆，将电源线、通讯线和接地线接入测控装置内相应的接线柱上，同时要注意设备的稳固与防潮、散热、防干扰和防雷。

通信电缆和电源电缆均采用屏蔽电缆，并采用PVC管保护。信号避雷器安装在与遥测终端连接处，以防止雷击破坏，遥测终端还应有良好的接地。

气泡式水位站仪器房面积不小于4m2，将雨量计、天线、太阳能充电版、避雷针安装在房顶，水位计、数据采集处理器、蓄电池等设备设施安装于房内。水位站点施工安装时，施工单位应重新测定站点经纬度，经纬度要求精确到秒。安装完毕后，应进行整体性能和功能测试，测试水位计量测反应时间和精度，测试RTU的各功能是否正常，测试GPRS通信传输的效率，与中心服务器进行时钟同步，检查机柜、水位计、太阳能板设备的安装稳固性，检查机柜的密封、防盗、防潮设施是否正常。

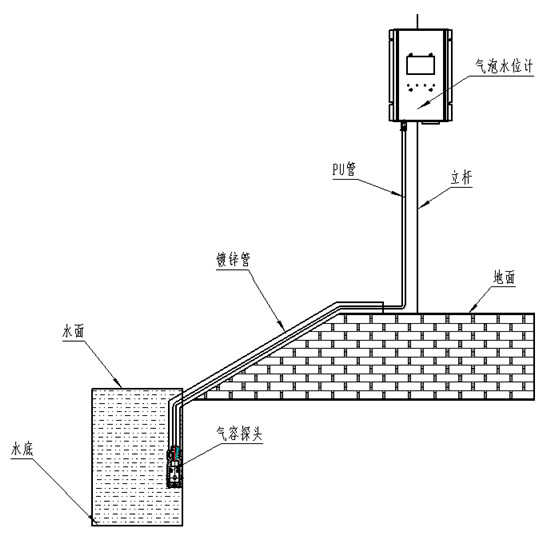

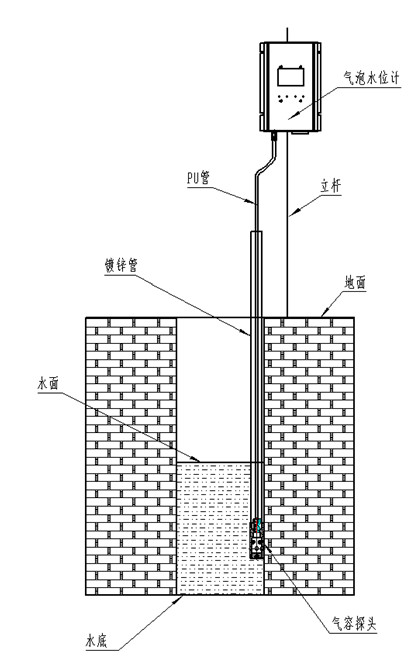

垂直安装安装

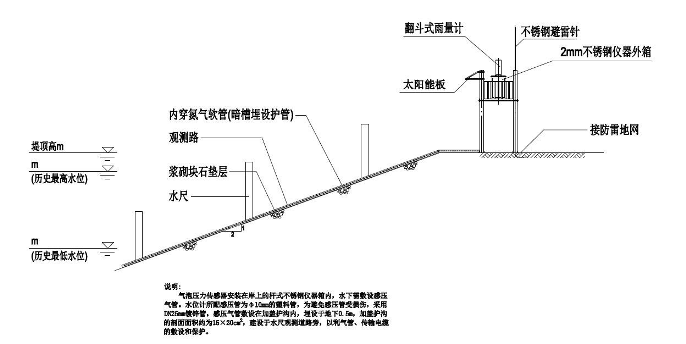

坡岸安装方式

气泡式自动水位站也可以采用双杆式水位计塔（台）方式进行安装，水位传感器安装点至水位计塔（台）间修建观测路（台阶），双杆上安装雨量计，太阳能板、设备箱安装在工作平台上。



双杆式气泡式水位计安装结构示意图

1）地面混凝土基座尺寸不小于18003100031000mm，基座埋深

0.9m，混凝土强度等级不应低于C25，抗风7级；立杆采用热镀锌钢管2根，离地高度3.5m，直径不小于150mm，壁厚不小于5mm。

2）气管在铺设时不要产生急弯，沿途要保证不小于5°的向水面下倾斜，气管长度不超过200m。

3）气管要垂直于流速，不受流速影响；管口安装牢固，不会移动，不会发生泥沙淤积。

6.4、浮子水位计安装

浮子式水位计必须安装在水位测井内，水位测井可以由任何坚固耐久材料建成，井内截面积足够大，放入的平衡锤和浮子离井壁有一定距离；测井外形不会对水流产生较大影响；水位井的高度和底部高程要能适应所测的最高最低水位。水位井上建工作平台，用以安装浮子水位计、雨量计、设备箱、太阳能板等设备。

6.4.1、简易式安装

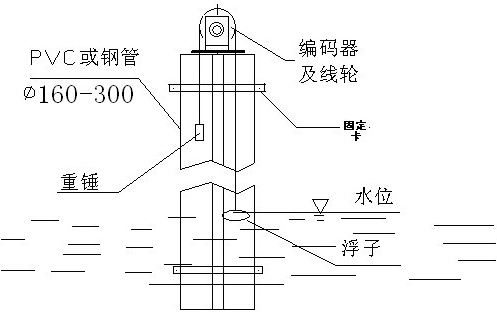

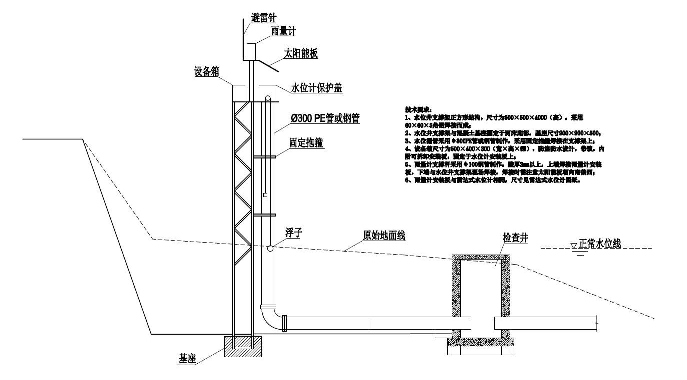

浮子式水位典型安装结构示意图

1）地面混凝土基座尺寸不小于1400*1400*1000mm，基座埋深0.9m，混凝土强度等级不应低于C25，抗风7级；钢结构塔采用∠60*60*5mm热镀锌角钢焊接而成，焊接部位防腐防锈处理。

2）水位测井采用PE管或钢管制作，采用固定抱箍垂直焊接在钢结构塔上，焊接部位防腐防锈处理。测井底应低于被测最低水位0.5m以上，测井口应高于被测最高水位0.5m以上；井内水位要和河流或水库水位基本一致。

3）浮子式水位计安装在测井平台上，并用水位计保护盖保护。平台水平安置，倾斜度应小于5°。浮子、平衡锤安装在测井内，切实保障在全量程内与井壁保持一定距离。

6.4.2、岛岸式安装

岛岸式自计（测井）水位站建设包括测验位置的选择、测验位置基础设施、水位观测设施、水位观测仪器等四个方面，采用无人值守自动监测方式。

（1）测验位置选择

岛岸式自计（测井）水位站位置按照防洪需求和地质条件综合确定后，按规范要求选择在岸边顺直、水位代表性好，不易淤积位置，并应避开回水和受水工建筑物影响的地方。

（2）测验位置基础设施

岛岸式自计（测井）水位站基础设施主要包括护岸、水准点、断面标志等。

护岸：采用毛石浆砌，现浇砼基础，表面水泥砂浆勾缝，护坡顶端浇砼压顶。

水准点：根据规范要求在测井不同的位置设置三个基本水准点，选择其中一个为常用水准点。基本水准点应设在测站附近历年最高水位以上，地形稳定、便于引测保护的地点。当测站附近设有国家水准点时，可设置一个基本水准点。

水准点可用长柱形石料、混凝土桩或钢筋混凝土桩制成，上端凿成或浇注成半圆球形的标志，下端浇注混凝土底坐；或在坚固的岩石上凿刻或在稳定的永久性建筑物上浇注而成。

断面标志：在基本水尺断面和比降断面水位测井所在岸各埋设2根断面桩,桩间距5.0～10.0m，用φ160mmPVC管作外包，浇注钢筋混凝土柱，埋设深度和露出地面高度视地形确定，总高度不超过1.0米。

（3）水位观测设施

岛岸式自计（测井）水位站的水位观测设施包括观测码头、水尺及水位测井等。

观测码头：自动水位站需建设基本观测断面码头。将堤岸斜坡泥土面修整整齐，坡面小于45度角；用砖或块石砌体M75#水泥砂浆砌筑，踏级要求均匀一致,面层用水泥砂浆摸光。设计详图见图2.2。

水尺：全部设立直立式水尺，每站一组，每组支数以能观测到历史最高洪水位以上0.5m～1.0m为标准确定。每支水尺高出地面1.5m，入土部分为0.5m～0.8m；现浇钢筋混凝土柱,外包φ160mmPVC管。

水位测井：根据甘棠湖基本特征，此次设计的测井型式为岛岸结合式钢筋混凝土测井，由测井、支架、仪器室和连接至岸边的测桥组成。测井设计最低进水口高程为历年最低水位一下0.2,仪器平台高程以能观测到历年最高水位以上0.5～1.0m为标准，井顶高程高出仪器平台1.5～2.0m左右。井身为圆柱型，外径1.50m、内径1.20m。进水管道设沉沙池(长1.2m、宽1.2m、高1.5m)，进水管材料为φ100钢管，每间隔3m埋设一根垂直角钢，固定进水管，防止水平移动。

测顶浇注12cm厚钢筋砼板，预埋雨量传感器、太阳能光板安装基座螺栓；操作圆形平台和井顶安装高60cm不锈钢护栏；测井仪器室安装高1600mm宽700mm的弧形不锈钢门；井身下部适当位置预留清淤口并安装铁门。

避雷接地系统：为有效保护遥测设施设备不受雷击干扰和损坏，需建设可靠安全的避雷接地系统，接地电阻<10Ω。

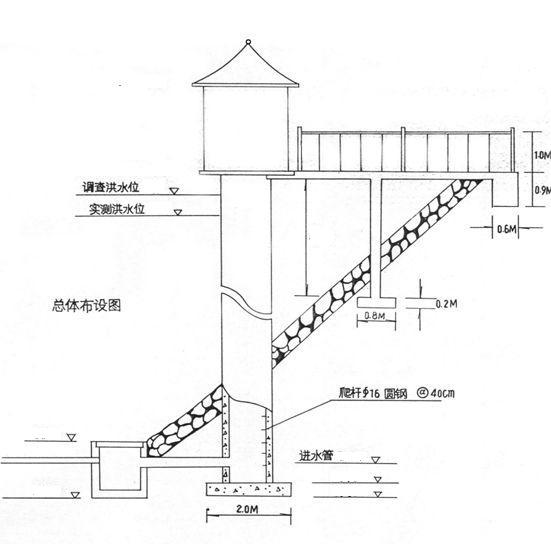

岛岸式自计（测井）水位站结构图



测井安装示意图

岛岸式自计（测井）水位站因地形和水力特性不同，在施工前要进行基础承载能力、抗倾覆、危险截面、进水管内径等计算。确保高洪期水位自记不被洪水冲毁并保持正常收集水位资料。

6.5、工作平台

1）雷达和气泡式水位站的工作平台采用50*5mm的扁钢和∠50

35035的角钢焊接而成，尺寸：1100*1100*640mm。

2）浮子式水位站工作平台采用1200*1200*15mm不锈钢板焊接在钢结构塔上。

3）平台安装应水平、牢固，至少可承受1名施工人员安装和检修设备。

6.6、太阳能板安装

1）太阳能面板朝南（略偏西），仰角30～37度，四周无遮挡。

2）太阳能板安装在太阳能板支架上，并用4个M12螺栓固定；太阳能板支架固定立杆上。

6.7、布线

1）外部布线线缆必须使用PVC套管，布线横平竖直并用线卡固定，转弯的地方使用弯头连接。

2）设备机箱内设备安装布局要整齐美观、便于维护，布线采用压线工艺，横平竖直并用线卡固定。

3）安装时一定要仔细对照图纸进行接线，并且仔细核对接线处是否牢固可靠，确定所有线准确无误后方可插入对应端子。

7） 调试要求

7.1、设备安装完检查调试

设备安装固定等项工作完成后，应进行下列重点检查和调试：

1）水位传感器

①针对不同类型的水位计，应严格按照对应的产品使用说明书及测试手册进行参数设置和校验调试，以确保水位计可以正常运行。

②将水位计与遥测终端正确连接，确认两者之间通信正常。

③水位测量仪器应具有较强的抗电磁干扰性能。

④根据不同的工作原理，水位测量仪器应采取有效的措施，较好地消除水面波浪对测量的影响。

⑤水位计采集段次设置可根据水位站的观测任务和报讯要求进行设置，其观测频次不应低于人工观测的要求。

2）太阳能供电系统

①测量太阳能电池的开路电压、短路电流，并保证太阳能电池板、蓄电池、充电控制器之间接线正确，避免出现短路、断路问题。

②蓄电池电压及充电电流是否符合要求。

③太阳能板开路电压和短路电流是否符合要求。

3）遥测终端机、通信模块的检查调试应注意如下事项：

①检查遥测设备与各种电缆的正确连接，防止因漏水或沿电缆、电源线入口进水造成故障；检查电缆接头有无松动等现象或外观有无明显损坏。

②确定所有线路连接全部正确无误后，方可加电进行调试。设备开机初始化完毕后，察看所有指示灯状态是否异常。测量电源电压，检查是否符合设备要求。

③设置设备站号、站点类型、GSM中心号码、测量间隔等参数。测试通信是否正常；通过改变相关的状态，观察开关量是否出现相应变化。

④在设计传感器量程范围内，模拟实际情况，检查和调试各类设备是否按预期要求工作，包括通信、显示、按键、存储等各项功能是否正常。

4）检查站点设备之间连接线是否牢固可靠。对需要接地的设备应检查是否符合接地要求。

5）检查完成后，应将设备安装调试的基本配置信息记录、整理。

7.2、系统联调

①整个系统安装结束后，需通过系统联调，完成整体衔接和配合。按系统设计和软件要求，配置和设定各项参数进行系统功能、性能联合测试，检测系统各项功能和指标，考核采集数据的正确性和系统畅通率等。系统联调应包括下列几个方面：

Ø 在传感器设备范围内，模拟实际运行参数。

Ø 触发启动传输条件，通常包括时间触发、参量触发等。

Ø 数据上传及相应过程。

Ø 数据接收过程检查，重点包括参数准确性、传输速度及时间、全部遥测站数据汇集完成时间等。

Ø 检查遥测终端接收与传感器发送数据是否一致，及遥测终端发送数据与中心站接收数据是否一致。

Ø 中心控制指令下达，检查遥测站是否按预定要求动作。如时钟校准、遥测终端配置等。

Ø 遥测站其他功能。如现地数据下载、人工置数和设置等功能。

Ø 中心站其他功能。如图表显示、存储、查询、打印等功能。

②调试过程中出现的问题和处理结果应详细记录、备查。

8） 水位站基础设施

1、观测道路

观测道路是测验人员到各水文要素观测场地的专用道路。观测道路依据测站所处的地形、环境特点和测验需要进行设计建设，岸边特别陡峭的下河观测道路设计为台阶式。观测道路一般采用原土夯实三遍，M7.5浆砌块石基础，100mm厚C25混凝土面层，C25混凝土踏步，路宽1ｍ。

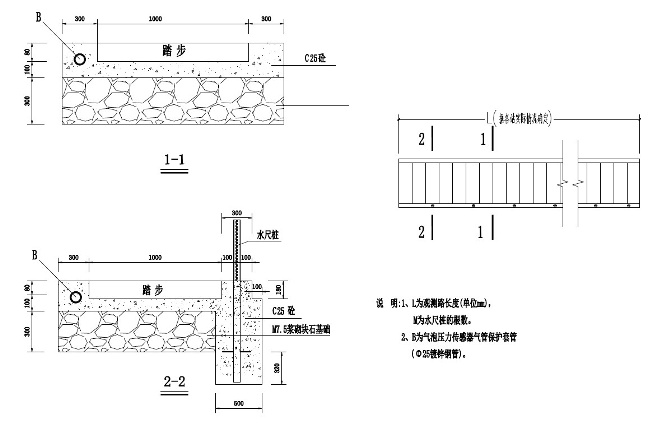

观测道路、水尺埋设纵剖面图



观测道路、水尺埋设横剖面图

2、水尺埋设

1）水尺面宽不宜小于5cm。水尺刻度应清晰，最小刻度应为1cm，误差不应大于0.5mm，当水尺长度在0.5m以下时，累积误差不得超过0.5mm；当水尺长度在0.5m以上时，累积误差不得超过长度的1%。

数字应清楚且大小适宜，数字的下边缘应靠近相应的刻度处。刻度、数字、底板的色彩对比应鲜明，且不易褪色和剥落。

2）水尺的布设应符合下列规定:

①水尺设置的位置应便于观测人员接近和直接观读水位。在风浪较大的地区，应设置静水设施；

②水尺观读范围，应高于测站历年最高水位0.5m以上、低于测站历年最低水位0.5m以下。当水位超出水尺的观读范围时，应及时增设水尺；

③同一组基本水尺，应设置在同一断面线上。当因地形限制或其他原因不能设置在同一断面线设置时，其最上游与最下游水尺的水位落差不应超过1cm；

④当发生地震、滑坡、溃坝、泥石流等突发性地质灾害，需要紧急观测水位时，水尺的布设可视观测目的要求和地理条件而定。

3）对设置的水尺应统一编号，水尺编号的标识应清晰直观。

4）直立式水尺的安装应符合下列规定：

①直立式水尺的水尺板应固定在垂直的靠桩上，靠桩宜呈流线型，靠桩可用型钢、铁管或钢筋混凝土等材料制作。安装时，应将靠桩浇注在稳固的岩石或水泥护坡上，或直接将靠桩打入河床；

②靠桩入土深度应大于1m；松软土层或冻土层地带，宜埋设至松土层或冻土层以下至少0.5m；在淤泥河床上，入土深度不宜小于靠桩在河底以上高度的1.5倍；③在阻水作用小的坚固岩石或混凝土块石的河岸、桥梁、水工建

筑物上，可直接刻绘刻度或安装水尺板；

④水尺应与水面垂直，安装时应吊垂线校正。

5）当发现水尺变动或在整理水位观测结果时发现水尺零点高程有疑问，就及时进行校测。

6）水尺零点高程应记至1mm。当对计算水位无特殊要求时，其采用值可记至1cm。

3、水准点埋设

（1）测站水准点分基本水准点和校核水准点两种。基本水准点是永久性高程控制点，每站设置1个。基本水准点设在测站附近历年最高洪水位以上（或堤背处）不易损坏的地方，要求水准点牢固耐久，便于引测，妥善养护，长期稳定，有条件时最好设成暗标。水准点可设在基岩或稳定的永久性建筑物上，也可设在土中。设在土中，底层最小入土埋深宜为1.2～1.5m。

（2）校核水准点主要用来引测水尺零点高程和其他设施高程，每站设置1个。校核水准点根据需要在便于引测的地点设置，一般设成明标。校核水准点上端一般由混凝土水准标体和顶端中央镶嵌的水准标志构成，下端浇筑混凝土底座。埋设的最小入土深度可按基本水准点的规定执行。

（3）水准点设置由标底座、标体、水准标志等组成，如下图3-17。标底座尺寸为1000310003200mm，砼强度等级为C25；标体尺寸为上部300mm3300mm，下部700mm3700mm，砼强度等级为C25；标体高度根据地质状况确定，一般为0.5mm～1.0mm。

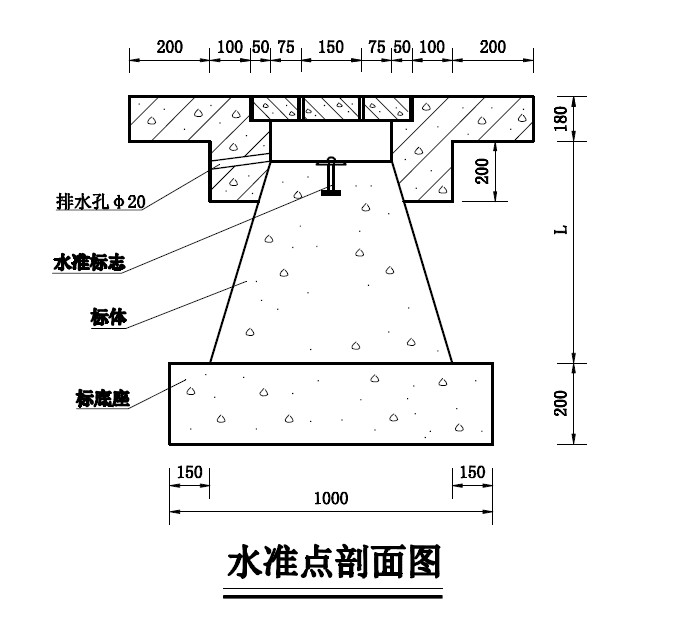

水准点设置图

（4）水准标志可用陶瓷、玻璃钢、坚硬岩石或者不易腐蚀的金属制作。

水准标志图

（5）水准点埋设时，应在水准点外围挖防护沟，暗标应在水准点标石顶预设指示盘，在正北方向1.4m地面上埋设指示碑；明标水准点的标石顶端应露出地面埋设，可用混凝土预制件或砖、石等设置水准点保护井，并盖上井盖。

（6）基本水准点应5~10年校测一次，稳定性较差或对水位精度要求较高的测站应3~5年校测一次；校核水准点应每年校测一次。当有变动迹象时，应及时校测。

9） 水准接测

CORS网进行一站式测量。测量方法及要求如下：

1、CORS测量在初始化成功后，每天至少校测2个及以上高等级高程点，确保高程精度在允许范围内才能测量。

2、测量水准点时，应采用三角架式对中杆，整平后才能开始进行数据采集。

3、水尺零点高程测量，应按《水位观测标准》（GB/T50138-2010）和《水文测量规范》（SL58-2014）要求进行。

4、严禁单个数据采集，应采用平滑式数据采集，平滑时间不能少于30秒。

5、严禁在可用卫星个数少于5个时，进行数据采集。

6、所测数据应交由CORS中心进行数据解算，解算后数据作为正式成果使用。

7、在CORS网信号不好、精度达不到要求时，仍采用水准引测的方法，水准引测要求不低于四等水准测量要求。

10） 系统防雷

1）防雷安装

①避雷针避雷针购买定型产品或按照《自动气象站场室防雷技术规范》（QX30-2004）制作加工。

避雷针(不锈钢)直径不小于25mm，长度不小于1500mm。避雷针安装在立杆顶部，避雷针与立杆之间绝缘处理。

②引下线

引下线沿立杆内壁引下，由立杆底部穿出与防雷地网连接。引下线采用规格为截面积不小于50mm2多股铜芯电缆线，并与立杆可靠固定和绝缘。

③接地体

在土壤电阻率小于1000Ω2m的地区，接地体使用40*4mm镀锌扁钢和50*50*5mm镀锌角钢，采用水平接地体与垂直接地体相结合的复合接地体。尽量避免设置在人员活动区域、人行道上，注意避开地下电缆、光缆、水管，选择土壤条件均匀的田地里，不宜选择在矿渣、沙石较多的位置。接地体采用“一字形”加工，“四边形”埋设，地网埋设深度不小于0.5米。地网距墙或基础的间距不小于1m。当无法避开人行道等较多人员活动区域，必须增加开挖深度，埋设深度1.2米以上。双面焊接，扁钢搭接长度不小于0.10米，焊面饱满牢固，焊接位置做防锈处理。接地体接地电阻值不大于4Ω。在土壤电阻率大于1000Ω2m的地区，按照防直击雷标准接地电阻不大于10Ω。不同土壤的电阻率参考值见《接地电阻及土壤电阻率检测作业指导》（QB/YW107-003-2007）。

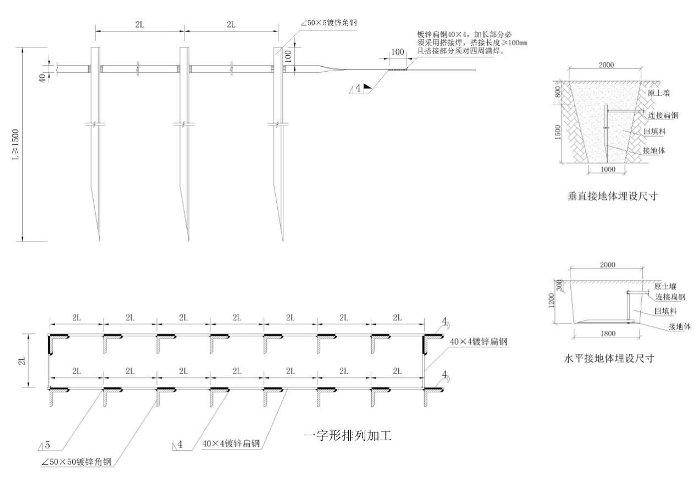

接地体布设示意图

2）设备保护接地

①安装信号避雷器进入终端的信号线应安装信号避雷器，以防止引入感应雷。

②采用太阳能浮充电源为防止雷电从电源入侵，监测站采用太阳能浮充电源。太阳能与

电池的连线采用屏蔽线，将连线的屏蔽层焊接到所供电设备的接地线上。

③设备及屏蔽层接地

使用截面积不小于16mm²的铜软绞线把线缆屏蔽层及各设备的接地端，如遥测设备，直流电源设备等和设备箱接地母线连接，再由设备箱与地网可靠电气连接。

避雷针接地与设备工作保护接地应从地网两端分别引接。

3）防雷检测

系统防雷检测遵循监理随工现场检测和专业抽检相结合的原则。

①现场检测施工方每完成一处站点的系统防雷，必须对该站点接地装置的接地电阻值进行现场检测，并将现场检测结果真实的进行记录；现场监理也需要对每个站点接地装置的接地电阻值进行复检。

②检测要求

自动水位站的接地电阻值必须不大于4Ω；根据各站点现场的土壤电阻率，自动雨量站、图像监测站、无线预警广播站接地装置的接地电阻值检测结果在4～10Ω之间即可。
